产品概述：

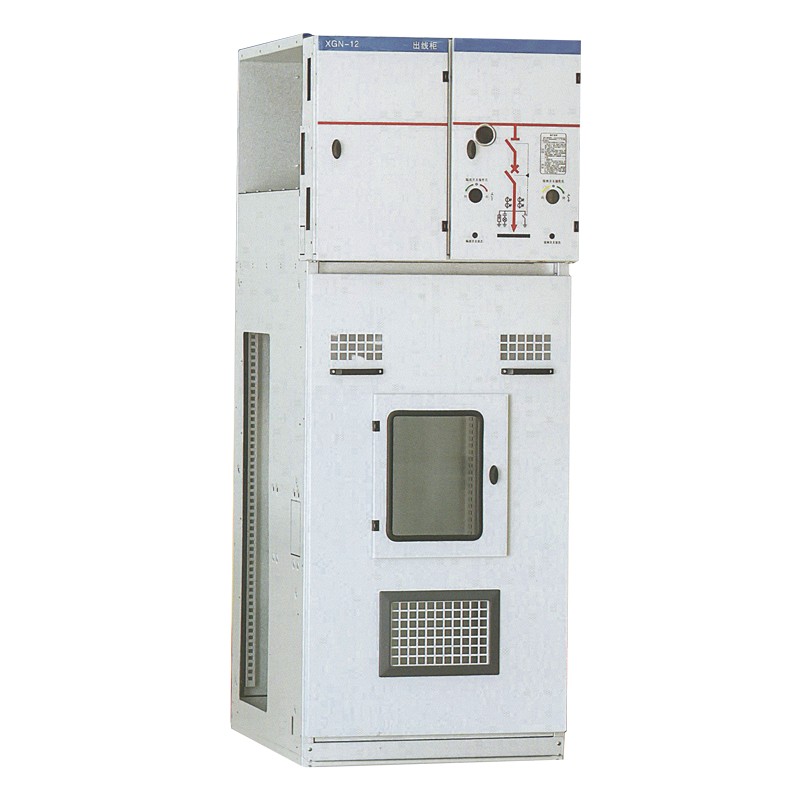

XGN-12型开关柜适用于10KV，三相交流50HZ，单母线体系中，作为接受和分配电能之用，具有小型化、价位低、安全可靠、运行操作简单等特点，满足电力范畴及城网、农网改造、箱式变电站的需求。

开关柜为金属封闭箱型固定结构，柜体结构均采用覆铝锌钢板用螺栓栓接组合成型，柜体采用覆铝锌板接件组装而成。柜内安装板和隔板采用镀锌处理，柜体分隔成四个小室，即母线室、断路器室、仪表室、电缆室。

柜体后部上方采用GN38-12旋转隔离开关、下隔离采用GN38-12隔离开关，具有按程序操作的可靠的机械联锁装置，为操作人员与装置赠与可靠的安全性保护;

配侧装式vsi-12真空断路器;

主开关、隔离开关及柜门之间均采用强制性机械闭锁方式，产品满足“五防”功能要求;电缆接线端头距地空间大,便于电缆的制作安装和检测维护;

外壳防护等级为IP2X。
